Commutator voor elektrisch gereedschap: het kleine onderdeel achter betrouwbare motorprestaties

Wanneer mensen elektrisch gereedschap gebruiken, zoals elektrische boormachines, haakse slijpmachines, zagen en polijstmachines, concentreren ze zich meestal op het motorvermogen, de snelheid en de duurzaamheid. In veel geborstelde elektromotoren speelt echter een klein onderdeel een cruciale rol bij het omzetten van elektrische energie in mechanische beweging: deCommutator voor elektrisch gereedschap. Hoewel een commutator slechts een klein onderdeel is van de motorconstructie, heeft het ontwerp ervan een directe invloed op de motorefficiëntie, bedrijfsstabiliteit, geluidsniveau en levensduur. In industrieën die roterende apparatuur met hoge snelheid vereisen, omvat de productie van commutatoren nauwkeurige engineering, materiaalselectie en strikte kwaliteitscontrole.

Wat is een commutator voor elektrisch gereedschap?

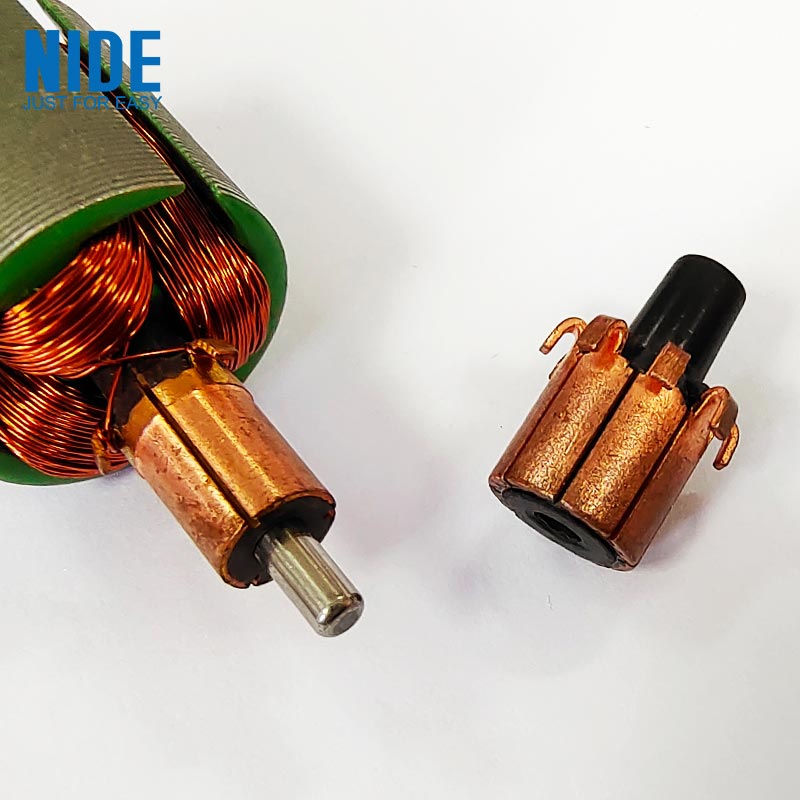

A Commutator voor elektrisch gereedschapis een roterende elektrische schakelcomponent die wordt gebruikt in geborstelde gelijkstroommotoren en universele motoren. De belangrijkste functie is het regelen van de richting van de stroom die door de motorwikkelingen vloeit, waardoor de motorrotor kan blijven draaien. Een typische commutator bestaat uit:

Onderdeel	Functie
Koperen segmenten	Geleid elektrische stroom tussen borstels en rotorwikkelingen
Isolatiemateriaal	Scheidt individuele kopersegmenten elektrisch
Kernstructuur	Biedt mechanische ondersteuning voor roterende werking
Aansluitklemmen	Verbindt de commutator met de motorwikkelingen

Tijdens bedrijf maken koolborstels contact met het roterende commutatoroppervlak om elektrische energie naar de motor over te brengen.

Waarom is de commutator belangrijk in motoren voor elektrisch gereedschap?

De motor van een elektrisch gereedschap werkt onder veeleisende omstandigheden: Hoge rotatiesnelheid Frequent starten en stoppen Zware mechanische belastingen Continue trilling De commutator moet tijdens deze omstandigheden een stabiel elektrisch contact behouden. Een goed ontworpen commutator helpt bij het verbeteren van: Motorefficiëntie Rotatiestabiliteit Elektrische geleidbaarheid Levensduur gereedschap Als het commutatoroppervlak ongelijkmatig slijt, kan dit tot problemen leiden zoals: Verhoogde vonken Verminderd motorvermogen Overmatige warmteontwikkeling Verkorte levensduur van de borstels

Een branchegeheim: de oppervlaktekwaliteit van de commutator is belangrijker dan het uiterlijk ervan

Een commutator ziet er misschien uit als een eenvoudig koperen onderdeel, maar de toestand van het oppervlak is uiterst belangrijk. Motorfabrikanten letten goed op: Segmentprecisie Oppervlakteruwheid Nauwkeurigheid rondheid Isolatieafstand Zelfs kleine productieverschillen kunnen van invloed zijn op: Contactstabiliteit met koolborstels Elektrische weerstand Warmteopwekking Bij elektrisch gereedschap met hoge snelheid kan een kleine onbalans in het roterende onderdeel trillingen veroorzaken en de motorprestaties verminderen.

Materialen die worden gebruikt in commutators voor elektrisch gereedschap

De materiaalcombinatie van een commutator bepaalt de elektrische en mechanische prestaties.

Koperen segmenten

Koper wordt vaak gebruikt vanwege zijn: Hoge elektrische geleidbaarheid Goede thermische prestaties Geschikte mechanische eigenschappen

Isolatiematerialen

Isolatie tussen koperen segmenten voorkomt elektrische kortsluiting. Veel voorkomende materialen zijn onder meer: Mica Isolatieverbindingen voor hoge temperaturen

Speciale legeringsmaterialen

Sommige toepassingen gebruiken koperlegeringen om het volgende te verbeteren: Slijtvastheid Mechanische sterkte Hoge snelheidsprestaties

Het productieproces achter een commutator voor elektrisch gereedschap

Het produceren van een betrouwbare commutator vereist verschillende precisieprocessen.

Kopersegmentvorming

Koperstukken worden in nauwkeurige segmenten gevormd volgens de vereisten van het motorontwerp.

Gieten en assembleren

Koperen segmenten worden vastgezet met isolatiemateriaal, waardoor een volledig roterende structuur ontstaat.

Bewerking en oppervlakteafwerking

Het commutatoroppervlak is nauwkeurig bewerkt om te garanderen: Juiste diameter Glad contactoppervlak Stabiele rotatie

Testen

Kwaliteitsinspecties kunnen het volgende omvatten: Dimensionale meting Testen van elektrische geleidbaarheid Isolatie testen Dynamische balanstesten

Commutator versus borstelloze motortechnologie

Met de ontwikkeling van borstelloze motortechnologie hebben sommige moderne elektrische gereedschappen de traditionele borstelmotoren vervangen. De verschillen zijn onder meer:

Functie	Geborstelde motor met commutator	Borstelloze motor
Structuur	Maakt gebruik van borstels en commutator	Maakt gebruik van een elektronisch controlesysteem
Onderhoud	Vereist vervanging van de borstel na verloop van tijd	Over het algemeen lagere mechanische slijtage
Kosten	Zuiniger ontwerp	Hogere technologievereisten
Sollicitatie	Vaak voorkomend in veel traditionele elektrische gereedschappen	Wordt steeds vaker gebruikt in geavanceerde tools

Ondanks de groei van borstelloze motoren worden op commutator gebaseerde motoren nog steeds veel gebruikt vanwege hun volwassen technologie, kostenvoordelen en betrouwbare prestaties.

Veel voorkomende toepassingen van commutators in elektrisch gereedschap

Commutators worden veel gebruikt in motoren voor:

Elektrische boormachines

Zorg voor een stabiele rotatie bij boor- en bevestigingswerkzaamheden.

Haakse slijpmachines

Ondersteun rotatie op hoge snelheid onder veeleisende werkomstandigheden.

Elektrische zagen

Handhaaf de werking van de motor tijdens het snijden van belastingen.

Schuurmachines en polijstgereedschappen

Zorg voor een consistente snelheidsregeling voor oppervlaktebewerking.

De verborgen uitdaging: hitte en slijtage beheersen

Een van de grootste uitdagingen bij het ontwerpen van commutators is het beheersen van de relatie tussen elektrische prestaties en mechanische slijtage. Tijdens bedrijf: Borstels zorgen voor wrijving Elektrische stroom genereert warmte Rotatie veroorzaakt mechanische spanning Een goed commutatorontwerp moet een evenwicht bieden tussen: Geleidbaarheid Slijtvastheid Temperatuurstabiliteit Contactbetrouwbaarheid Daarom zijn materiaalkeuze en productienauwkeurigheid essentieel.

Toekomstige trends van commutators voor elektrisch gereedschap

Verbeterde materiaaltechnologie

Toekomstige ontwikkelingen kunnen zich richten op: Betere slijtvaste materialen Verbeterde prestaties van koperlegeringen Langere levensduur

Productie met hogere precisie

Geavanceerde productieapparatuur zal het volgende verbeteren: Dimensionale nauwkeurigheid Consistentie van het oppervlak Motorefficiëntie

Hybride motorontwikkeling

Hoewel borstelloze motoren groeien, kunnen verbeterde borstelmotortechnologieën mogelijk kostengevoelige en industriële toepassingen blijven dienen.

Conclusie: een klein onderdeel dat krachtige tools ondersteunt

Een commutator voor elektrisch gereedschap mag dan wel verborgen zijn in de motor, maar zijn rol is essentieel voor de omzetting van elektrische energie en een stabiele werking. Door nauwkeurige productie, geavanceerde materialen en voortdurende verbetering blijven commutatoren betrouwbare prestaties ondersteunen in boormachines, slijpmachines, zagen en vele andere elektrische gereedschappen. Dit kleine roterende onderdeel laat zien hoe zelfs de kleinste onderdelen een grote invloed kunnen hebben op de prestaties van industriële apparatuur.
