Wat zorgt ervoor dat er geen stroom door uw motorwikkelingen lekt?

In elke elektromotor voeren koperen wikkelingen stroom. Ze zitten in stalen sleuven. Staal geleidt elektriciteit. Koper geleidt elektriciteit. Als ze elkaar raken, lekt er stroom. De motorbroek. Prestaties dalen. Uiteindelijk valt de motor uit.

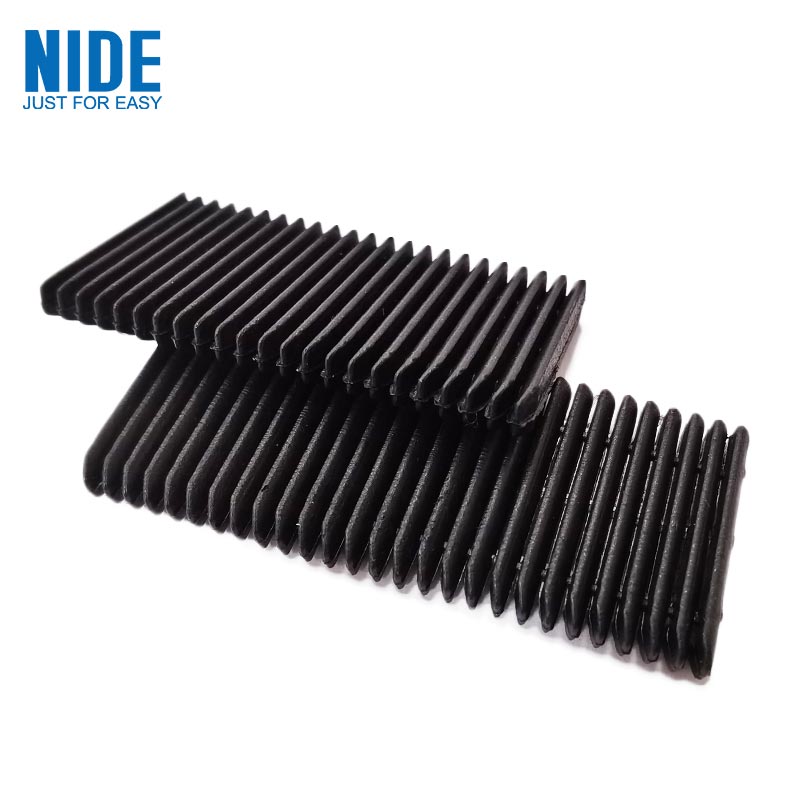

Het enige dat tussen het koper en het staal staat, is een dun laagje materiaal dat wordt genoemdelektrisch isolatiepapier.

Het lijkt niet veel. Een fractie van een millimeter dik. Snijd in precieze vormen. In de gleuf geschoven voordat de wikkelingen erin gaan. Maar zonder werkt de motor niet.

Wat isolatiepapier eigenlijk doet

De statorkern is gemaakt van gestapelde stalen lamellen. De sleuven worden erin geponst. De ingenieur steekt in elke gleuf een stuk isolatiepapier, gevouwen om de muren te bekleden. Dan gaan de wikkelingen naar binnen. Vervolgens sluit de gleufwig de opening.

De krant heeft drie banen. Ten eerste, elektrische isolatie: zorg ervoor dat de stroom niet van het koper naar het staal springt. Ten tweede, mechanische bescherming: demp de wikkelingen tegen de harde randen van de stalen lamellen. Ten derde, thermisch beheer: sommige kwaliteiten helpen de warmte weg te leiden van de wikkelingen.

Als het papier bij een van deze problemen faalt, valt de motor uit.

De materiële gezinnen

Niet al het isolatiepapier is hetzelfde. Verschillende motoren hebben verschillende materialen nodig. De keuze hangt af van temperatuur, spanning, mechanische belasting en kosten.

De onderstaande tabel toont de meest voorkomende typen die tegenwoordig in de motorproductie worden gebruikt.

DMD is het werkpaard. Het dekt de meeste standaardmotoren tegen een redelijke prijs. NMN voegt mechanische taaiheid toe. NHN voegt hittebestendigheid toe. Aramidepapier voegt beide toe, plus superieure diëlektrische sterkte. Polyimidefolie is voor krappe ruimtes.

Temperatuurklassen begrijpen

Elk isolatiemateriaal heeft een temperatuurclassificatie. Dit is geen marketing. Het is een beproefde grens.

Het selecteren van de verkeerde klasse is een veel voorkomende fout. Als de motor continu op 140°C draait, zal klasse B (130°C) falen. Klasse F (155°C) is de minimaal veilige keuze.

Maar let op: de temperatuurclassificatie geldt voor continu gebruik. De piektemperaturen kunnen hoger zijn. Goede engineers voegen marge toe. Een motor die continu op 140°C draait, moet klasse H-isolatie krijgen, niet alleen klasse F.

Belangrijkste parameters: wat het specificatieblad eigenlijk betekent

Wanneerisolatiepapier beoordelen, zijn verschillende technische parameters van belang. Dit is wat ze bedoelen.

Dikte.Gemeten in millimeters. Typisch bereik is 0,15 mm tot 0,40 mm voor sleufvoeringen. Dikker papier zorgt voor een hogere diëlektrische sterkte en betere mechanische bescherming. Dunner papier laat meer ruimte over voor koper, waardoor de vermogensdichtheid van de motor toeneemt. De afweging is technisch oordeel.

Diëlektrische sterkte.Gemeten in kilovolt per millimeter. Dit vertelt u hoeveel spanning het papier kan blokkeren voordat het kapot gaat. Een typische waarde voor DMD is 5-8 kV voor een plaat van 0,2 mm. Hoger is beter, maar de daadwerkelijke vereiste is afhankelijk van de motorspanning. Voor een 400V EV-motor is 3-5 kV voldoende. Voor 800V-systemen is 6-8 kV veiliger.

Treksterkte.Gemeten in Newton per 15 mm breedte. Dit geeft aan hoeveel trekkracht het papier kan verdragen voordat het scheurt. Belangrijk omdat het papier machinaal wordt gevouwen en ingevoerd. Zwakke papierscheuren tijdens montage. Downtime volgt.

Verlenging bij breuk.Percentage rek vóór scheuren. Papier dat 10-15% uitrekt, is vergevingsgezinder tijdens het vouwen. Breekbaar papier scheurt bij scherpe hoeken.

Scheurweerstand van de randen.Gemeten in Newton. Papier wordt gevouwen. Vouwen creëren stresspunten. Als de scheurweerstand aan de randen laag is, splitst het papier tijdens het insteken op de vouwlijn.

Een goede leverancier vermeldt deze nummers op het materiaalcertificaat. Een slechte leverancier zegt "het voldoet aan de industrienormen" zonder daadwerkelijke testwaarden te geven.

Waarom EV-motoren anders zijn

Motoren voor elektrische voertuigen hebben de markt voor isolatiepapier veranderd. De eisen zijn strenger.

Hogere temperaturen.EV-motoren worden heter dan industriële motoren. Vloeistofkoeling helpt, maar hotspots bereiken nog steeds 160-180°C. Klasse H-materialen (180°C) zijn standaard. Sommige fabrikanten stappen over naar klasse C (220°C) voor ontwerpen van de volgende generatie.

Hogere spanningen.Vroege EV-motoren werkten op 300-400V. Nieuwere systemen werken op 800V. Komende systemen zullen werken op 1200V of hoger. De diëlektrische sterkte-eisen zijn verdubbeld. Papier dat werkte voor 400 V is mogelijk niet veilig voor 800 V.

Blootstelling aan olie.Veel EV-motoren gebruiken olie voor koeling en smering. In die olie zit het isolatiepapier. Sommige materialen zwellen op of worden afgebroken in olie. Op polyimide gebaseerd papier presteert goed. Op polyester gebaseerd papier kan beperkingen hebben. Vraag naar testgegevens voor oliecompatibiliteit.

Automatisering.Productielijnen voor EV-motoren draaien op hoge snelheid. Papier wordt ingevoerd vanaf rollen, gesneden, gevouwen en automatisch ingevoerd. Materiële consistentie is belangrijk. Een diktevariatie van ±0,01 mm kan een automatische vulmachine blokkeren.

Drie echte problemen die zich voordoen op productielijnen

Theoretische materiaaleigenschappen zijn één ding. Wat er feitelijk misgaat op de fabrieksvloer is een andere.

Probleem één: papier scheurt tijdens het vouwen.De machine vouwt het papier in een U-vorm om de sleuf te bekleden. Als het papier een lage scheursterkte aan de randen heeft, splijt het op de vouwlijn. De lijn stopt. Een operator verhelpt de storing. De productie wordt hervat. Dit gebeurt tientallen keren per dienst met slecht materiaal.

Probleem twee: de afmetingen van het papier veranderen met de luchtvochtigheid.Aramidepapier absorbeert vocht uit de lucht. Bij hoge luchtvochtigheid zet het uit. Bij lage luchtvochtigheid krimpt het. De machine is gekalibreerd voor één maat. Wanneer het papier van formaat verandert, verandert de gevouwen vorm. Het invoegen mislukt. Goede leveranciers verzenden papier in een vochtdichte verpakking. Goede fabrieken slaan het op in geklimatiseerde ruimtes.

Probleem drie: lijmvervuiling.Sommige isolatiepapieren hebben aan één zijde een door warmte geactiveerde lijmlaag. Na het inbrengen wordt het papier door warmte aan de sleufwanden vastgemaakt. Als de lijm tijdens opslag of overdracht uitsijpelt, blijft deze aan de machinegeleiders plakken. Er verzamelt zich stof. De uitlijning verschuift. De oplossing is een schone productie en goede release-liners.

Hoe u isolatiepapier correct specificeert

Hier is een echt specificatievoorbeeld voor een EV-motortractieaandrijving.

Stuur dit naar drie leveranciers. Vergelijk de testrapporten die zij verstrekken. Vraag naar variaties – batch tot batch, rol tot rol. De leverancier die antwoordt met data is degene die u kunt vertrouwen.

Zes vragen die kopers stellen

Kan ik voor al mijn motoren hetzelfde isolatiepapier gebruiken?
Meestal niet. Verschillende motoren draaien op verschillende temperaturen en spanningen. Standaardiseren op één materiaal vereenvoudigt de inventarisatie, maar dwingt u om een ​​materiaal van hogere kwaliteit te gebruiken dan voor sommige motoren nodig is, waardoor de kosten stijgen. Of u gebruikt materiaal van lagere kwaliteit en loopt het risico dat het kapot gaat. Het is beter om twee of drie materialen te kwalificeren en deze aan de toepassingen te koppelen.

Wat is het verschil tussen NMN en NHN?
De middelste laag. NMN maakt gebruik van polyesterfolie. NHN maakt gebruik van polyimidefilm. Polyimide is bestand tegen hogere temperaturen. Voor motoren die onder de 155°C draaien, is NMN prima. Voor 155-180°C kiest u NHN. Het kostenverschil is bescheiden.

Betekent dikker papier altijd een betere isolatie?
Niet altijd. De diëlektrische sterkte neemt toe met de dikte, maar de mechanische pasvorm wordt moeilijker. Dik papier neemt ruimte in beslag in de sleuf. Die ruimte had meer koper kunnen bevatten. Motorontwerpers wisselen de isolatiedikte af tegen de kopervulling. Dunner papier maakt meer koper en een hoger vermogen mogelijk, maar vereist een betere procescontrole.

Wat is de houdbaarheid van isolatiepapier?
Afhankelijk van de bewaaromstandigheden. In originele verpakking, geklimatiseerd, aramidepapier gaat jaren mee. Materialen op polyesterbasis kunnen sneller afbreken. De belangrijkste risico's zijn vochtopname en lijmveroudering. Als het papier langer dan twee jaar is bewaard, test dan vóór gebruik een monster.

Hoe weet ik of het papier van een leverancier consistent is?
Vraag naar Cpk-gegevens over de dikte. Een Cpk van 1,33 of hoger betekent dat het proces in staat is. Vraag ook om batch-tot-batch testrapporten. Als een leverancier deze niet kan produceren, heeft hij geen controle over zijn proces.

Kan isolatiepapier gerecycled worden?
Het merendeel is thermohardend of hoogwaardig thermoplastisch. Recyclen is lastig. Sommige aramidepapieren kunnen opnieuw worden verpulpt, maar dit proces is niet algemeen beschikbaar. De focus van de industrie ligt op het verminderen van afval bij het snijden en inbrengen, en niet op recycling na consumptie.

Een opmerking over compatibiliteit met slotwiggen

Isolatie papierlijnt de sleufwanden. De gleufwig sluit de opening af. Ze moeten samenwerken.

De wig drukt tegen het papier bij de gleufopening. Als het papier te zacht is, zal de wig erin graven. Als het papier te broos is, zal het scheuren op het wigcontactpunt.

Voor EV-motoren combineren veel ingenieurs aramidepapier met aramidewiggen. Dezelfde materiaalfamilie, vergelijkbare thermische uitzetting en mechanisch gedrag. Voor algemene motoren is DMD-papier met glasvezelwiggen een beproefde combinatie.

Wanneer u bij een leverancier bestelt, specificeer dan beide artikelen samen. De leverancier kan vervolgens de materiaalsystemen matchen.
