12P haak elektrische commutator voor DC-motor

Deze 12P elektrische haakse commutator voor gelijkstroommotor is geschikt voor elektrisch gereedschap, huishoudelijke apparaten, auto's, motorfietsen en andere velden. NIDE houdt zich bezig met het ontwerp, de ontwikkeling en productie van slot-, haak- en vlakke commutatoren (collectoren) voor gelijkstroommotoren en universele motoren. En kan verschillende soorten motorcommutators leveren volgens de behoeften van de klant. We hebben een compleet kwaliteitsborgingssysteem en een geavanceerd bedrijfsbeheersysteem. Het volgende is een inleiding tot 12P Hook Electrical Commutator voor DC-motor, ik hoop u te helpen het beter te begrijpen.

Model:NDPJ-HXQ-1009

Stuur onderzoek

Productomschrijving

12P haak elektrische commutator voor DC-motor

De commutator van de elektrische motor wordt veel gebruikt in een groot aantal elektrische gereedschappen, auto's, motorfietsen, huishoudelijke apparaten en andere elektrische motoren.

1. Commutatorparameters:

Productnaam	Motorcommutator
Maat	8x23x20mm
Kleur	Koperen toon
Tanden	12 tanden
Materiaal	Koper
Type	Haakcommutator
MOQ	100000

motor commutator.jpg

2. Commutatorselectie

Wanneer de motor de hele commutator moet vervangen, is het noodzakelijk om de buitenste cirkeldiameter van de commutator, de diameter van het binnenste gat, de lengte van het koperen stuk en het aantal sleuven en andere parameters te detecteren en vervolgens de commutator te selecteren met vergelijkbare parameters om absoluut gelijk te zijn, en probeer de commutator van het cliptype te kiezen voor vervanging.

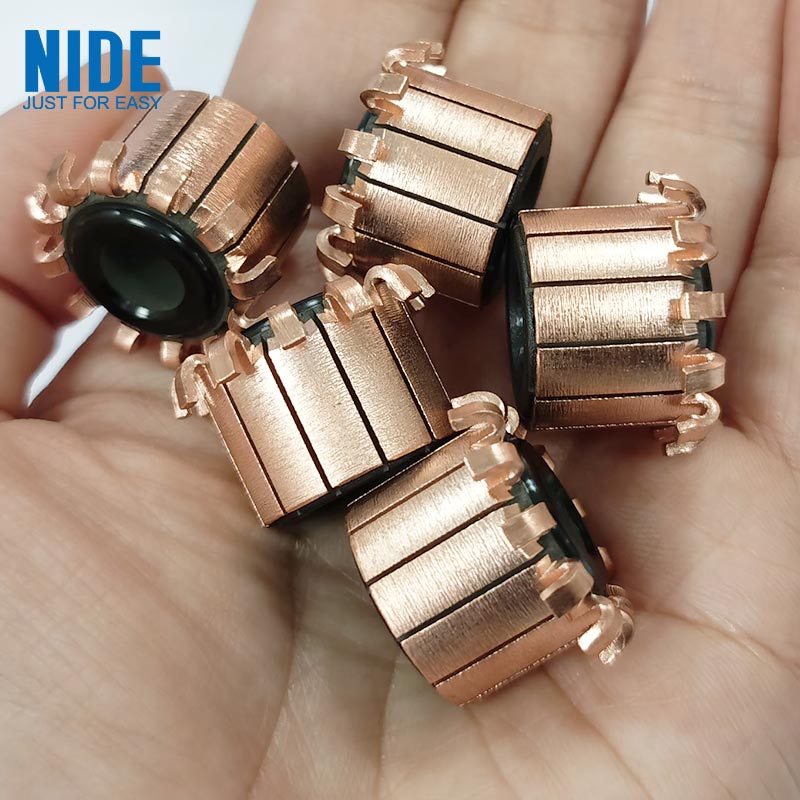

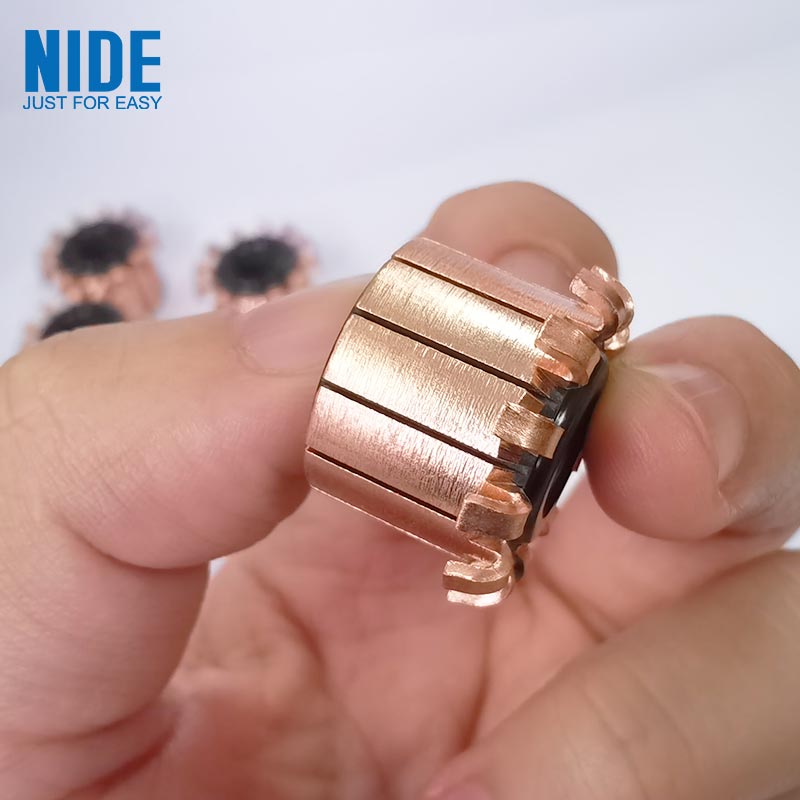

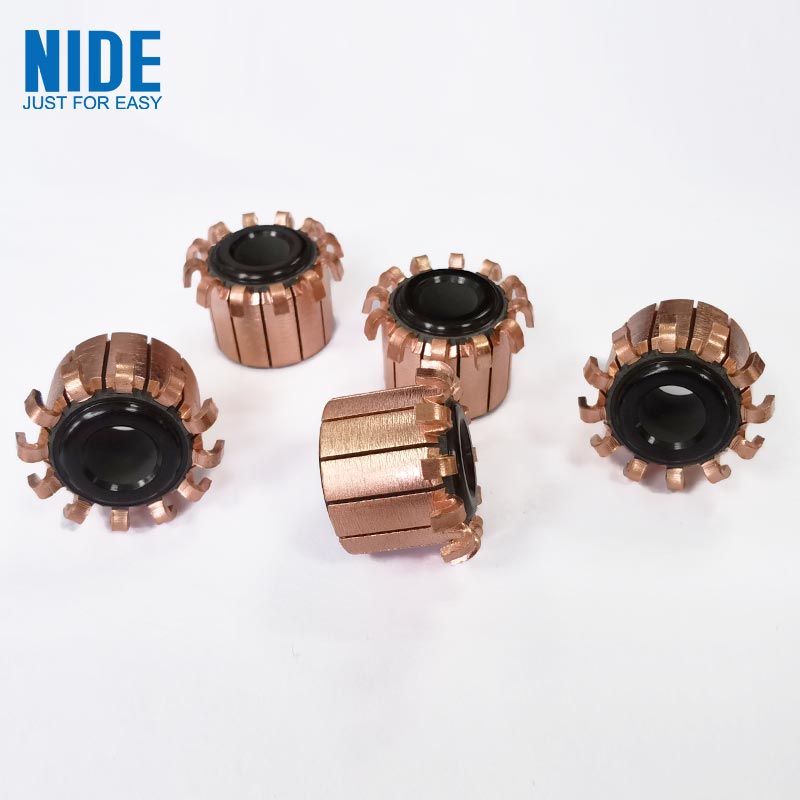

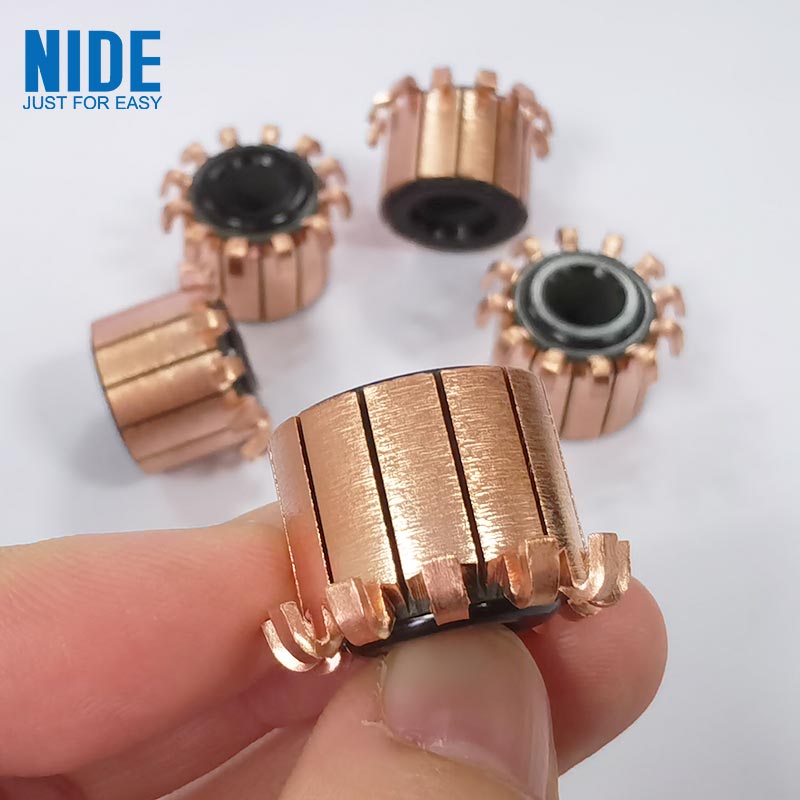

3. Commutatorbeeld

4. Vervangen commutator

A. Test of de ankerwikkeling kortsluiting en ijzerfenomeen heeft, om op tijd te worden geëlimineerd, om geen problemen achter te laten.

B. Wanneer de diameter van het binnenste gat van de commutator klein is, kan deze op de draaibank worden gedraaid en vergroot om de diameter van het binnenste gat te bereiken die vereist is voor het elektrische draaipunt; Wanneer de diameter van het binnengat groot is, kan een bus machinaal worden bewerkt en in het mangat worden gedrukt.

C. De clip van de commutator van het cliptype is over het algemeen iets langer en het overtollige deel kan naar behoefte worden afgesneden en de opening wordt schoongeschraapt voor tinlassen.

D. Lijn de open sleuven van de commutator enigszins uit met de verbindingsdraden van de ankerwikkeling een voor een en druk de commutator vervolgens langzaam op het draaipunt totdat de positie van de commutator aan de vereisten voldoet.

e. Schakel de beschadigde commutator uit van de scharnieras onder de trede van de bedradingskop of beitel de commutator na een cirkel rond de cirkel te hebben gezaagd met een ijzerzaag onder de trede van de bedradingskop, trek vervolgens de verbindingsdraadkop eruit en schraap deze een voor een met een tang voor tinlassen en verwijder vervolgens het resterende deel van de commutator.
