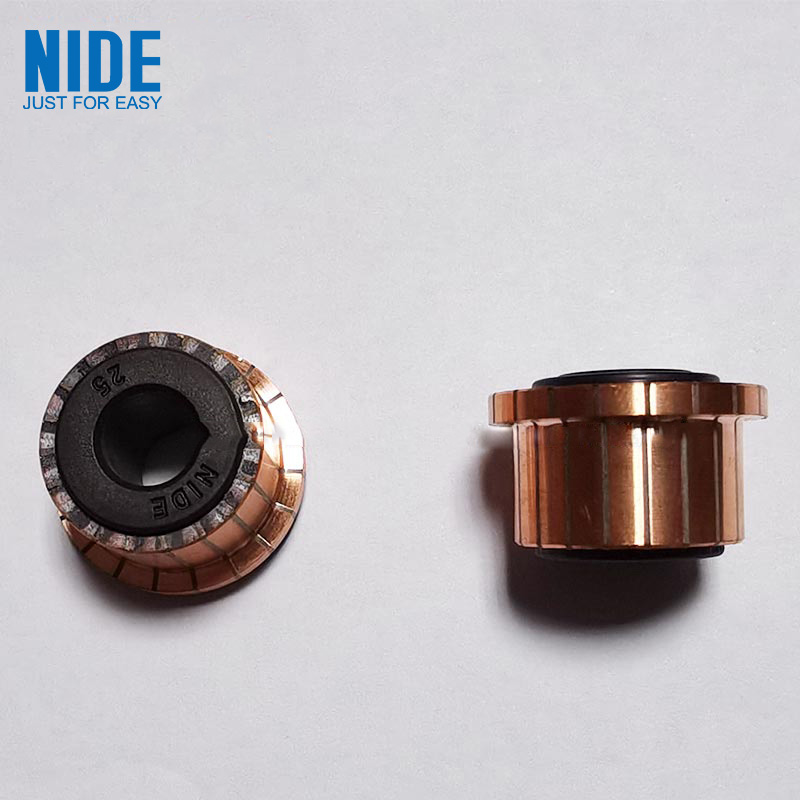

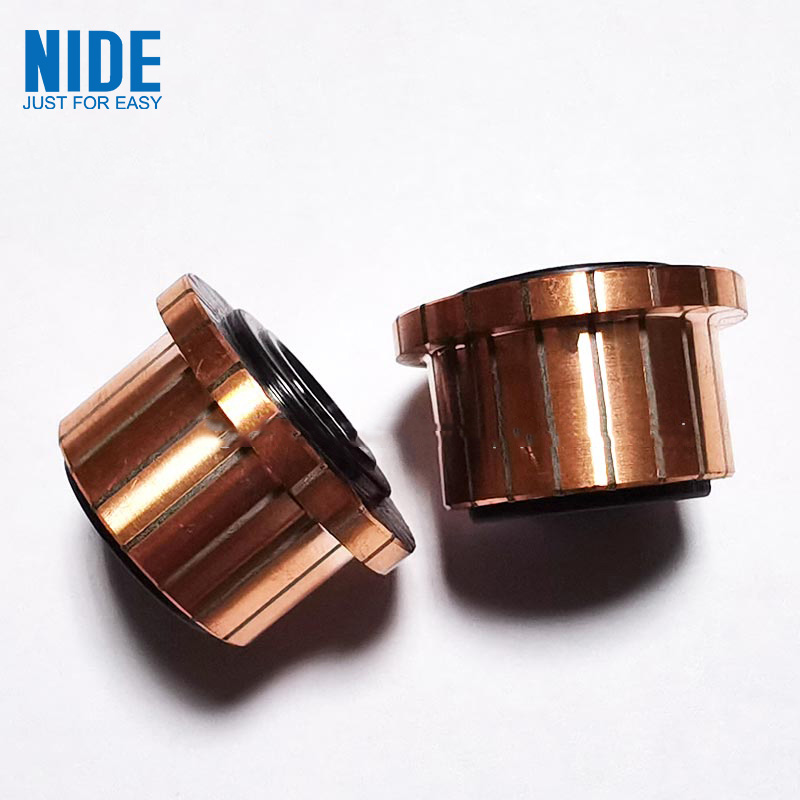

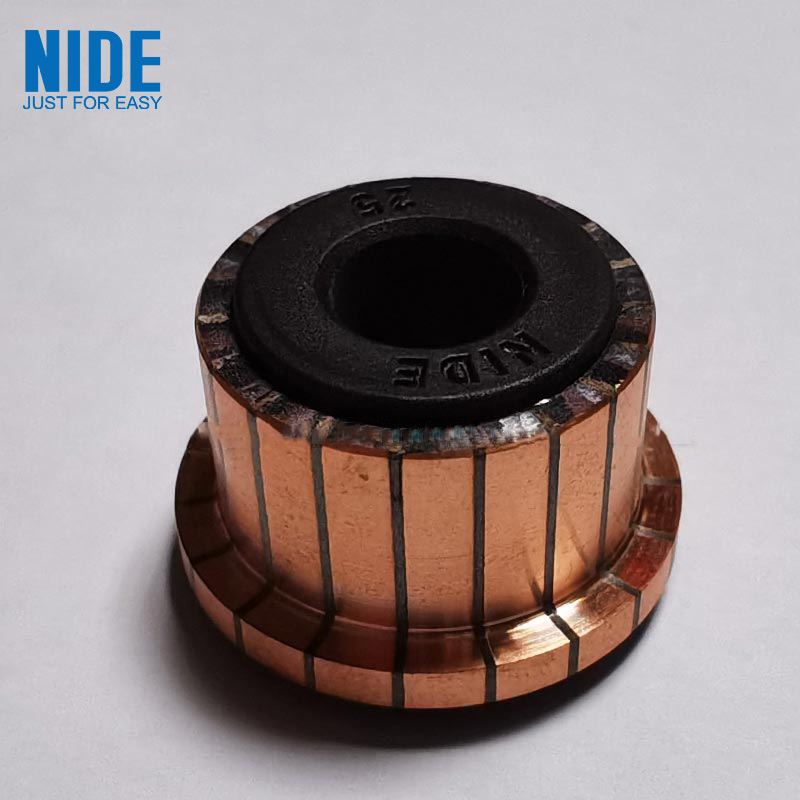

De Power Tools Segment-commutator heeft een plastic basis en een koperen plaat met sleuftype. De bovenkant van de koperen plaat van het sleuftype is voorzien van een lasdraadstap. De aangrenzende koperen platen van het type slot zijn geïsoleerd en geïsoleerd door mica-platen. Het midden heeft een bovenste cilindrisch binnengat en een lager cilindrisch binnengat coaxiaal gerangschikt, en de gatdiameter van het bovenste cilindrische gat is kleiner dan die van het onderste cilindrische gat,
Modelnr. |
OD (mm) |
identiteitskaart (mm) |
Totale hoogte (mm) |
Segmentlengte (mm) |
Haak/Riser dia. (mm) |
staaf nr. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
De Power Tools Segment-commutator wordt veel gebruikt in de auto-industrie, huishoudelijke apparaten, elektrisch gereedschap en andere gebieden.
De Power Tools Segment-collector heeft dekenmerk van Effectief verbeteren van mechanische sterkte en snelheidsovertredingen.
