Universele motorcommutator voor elektrisch gereedschap
Een collectorcommutator is een bewegend onderdeel van een roterende elektrische schakelaar in elektromotoren en elektrische generatoren die periodiek de stroomrichting tussen de rotor en het externe circuit omkeert. Het bestaat uit een cilinder die is samengesteld uit meerdere metalen contactsegmenten op het roterende anker van de machine. De commutator is een onderdeel van een motor; er zijn ook twee of meer stationaire elektrische contacten, "borstels" genaamd, gemaakt van een zachte geleider zoals koolstof die tegen de commutator drukken en glijdend contact maken met opeenvolgende segmenten van de commutator terwijl deze roteert.
Collector Commutator-toepassing
Collectorcommutators worden gebruikt in gelijkstroommotoren, generatoren en universele motoren. In een motor zet de commutator elektrische stroom op de wikkelingen. Door de stroomrichting in de roterende wikkelingen elke halve slag om te keren, wordt een constante roterende kracht (koppel) geproduceerd. In een generator pikt de commutator de stroom op die in de wikkelingen wordt gegenereerd, waarbij de richting van de stroom met elke halve slag wordt omgekeerd, en dient als een mechanische gelijkrichter om de wisselstroom van de wikkelingen om te zetten in unidirectionele gelijkstroom in het externe belastingscircuit.
Collector-commutatorparameters
Productnaam: | Universele motorcommutator Ankercollector |
Materiaal: | Koper |
Type: | Haakcommutator |
Diameter van de opening: | 10mm |
Buitenste diameter: | 23,2 mm |
Hoogte: | 18mm |
Plakjes | 12P |
MOQ | 10000P |

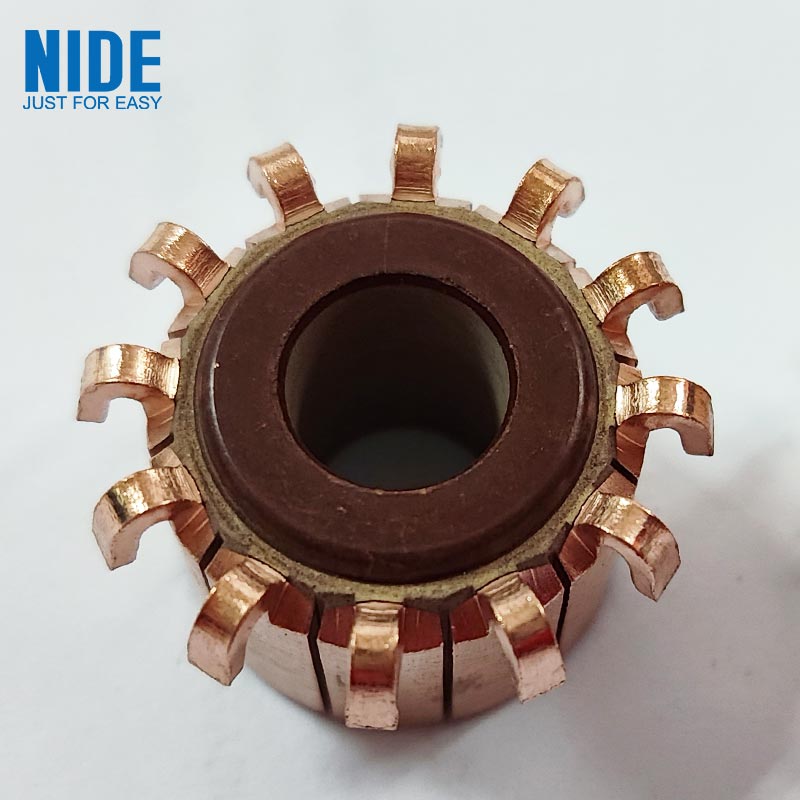

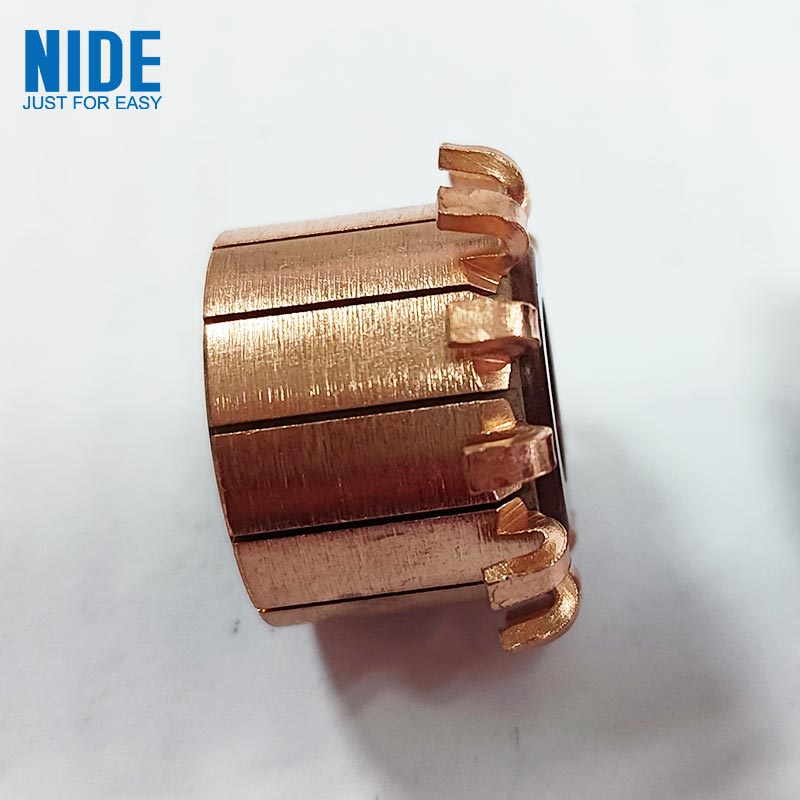

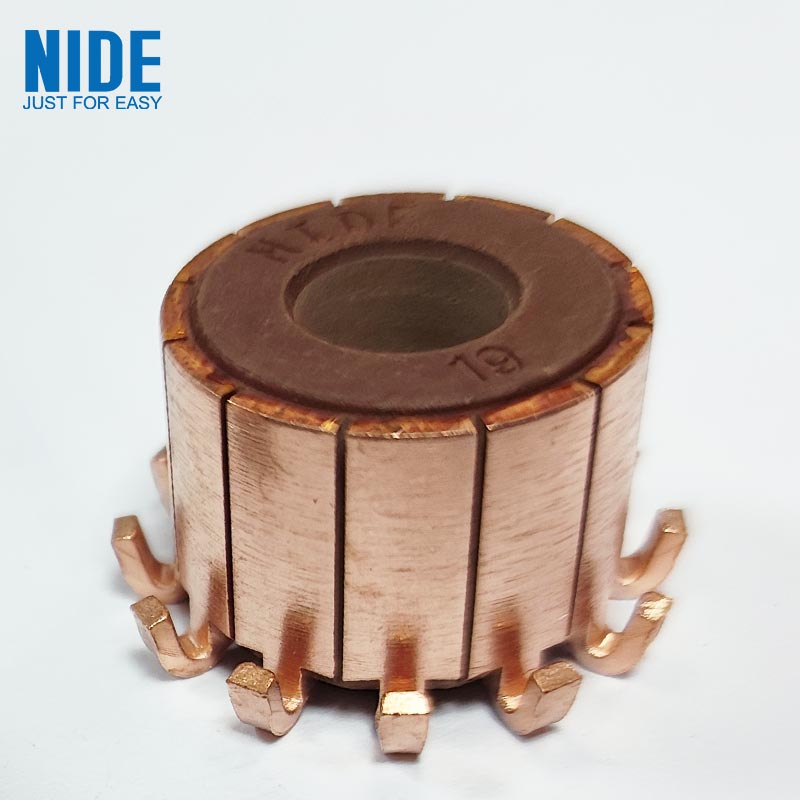

Collector Commutator-afbeelding
